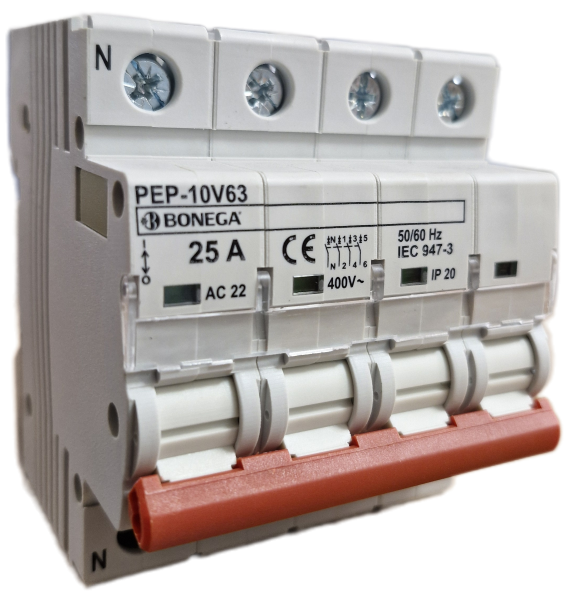

Vypínač modulární s odpínáním nulového vodiče do 25A 3P+N 10kA 05-403N25001 PEP 10V63

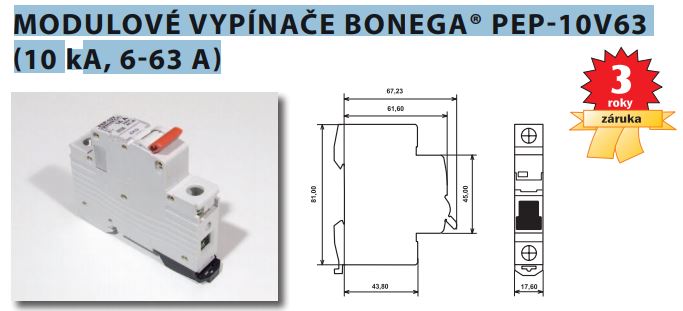

Vypínač modulární s odpínáním nulového vodiče Bonega do 25A 3P+N 10kA
Instalační modulární vypínače jsou určeny pro funkci hlavního vypínače pro vypnutí a zapnutí elektrického obvodu. Montáží se provádí na DIN lištu v elektrických rozvodnicích a rozvaděčích.
Třímodulový vypínač s odpínáním nulového vodiče na DIN lištu s mžikovým spínáním a odepínáním. Vvyjmutí z DIN lišty z řady již propojených přístrojů pomocí vidličkové nebo hřebenové propojovací lišty lze vypínače vyjmout bez nutné celkové demontáže propojovací lišty.

Technické parametry
Vypínací schopnost
Max. předřazená pojistka proti zkratu 80 A gG (>10 kA)
Jmenovité napětí:
1 P (pólové) pro AC ~ 230/400 V 50/60 Hz, pro DC = 60 V
3 P (pólové) ~ 230/400 V 50/60 Hz
Montážní teplota  - 20 °C až +55 °C
Funkčnost při 50 i 60 Hz: ANO
Přívod proudu (připojení vstupu pro AC):libovolně z obou stran (lze měnit vstup s výstupem)
Současné spínání všech fází u vícemodulových provedení
(výhodné pro rozběh motorů): ANO
Splnění požadavků rozvodných závodů na nerozebiratelnost: ANO
Splnění požadavků rozvodných závodů u 3 pólového provedení
na nemožnost sepnutí vypínače bez jedné fáze: ANO
Možnost plombování páčky v poloze zapnuto i vypnuto ANO
Možnost připojení hliník. vodičů: Al/Cu

Bezpečnostní signalizace stavu kontaktů
optická signalizace skutečného stavu kontaktů (nezávislé na poloze páčky) pomocí červeného/zeleného terčíku s průhledným krytem

Stupeň krytí
ze všech stran pro samotný vypínač (vyšší ochrana obsluhy):
IP 20 pro samostatn ý vypínač (ze všech stran) - svou konstrukcí chrání před nebezpečným dotykem prstem a před vniknutím cizích malých předmětů, před vniknutím vody je bez ochrany (proti vodě je třeba ochranu řešit až vlastní konstrukcí skříně rozvaděče)
IP 40 pro vestavěný vypínač - svou konstrukcí chrání před nebezpečným dotykem i nástrojem a před vniknutím cizích velmi drobných předmětů, před vniknutím vody je bez ochrany (proti vodě je třeba ochranu řešit až vlastní konstrukcí skříně rozvaděče)

Upevnění vypínače
rychloupínacím unikátním patentním mechanismem (plastová západka s aretací v krajních polohách) na nosnou DIN lištu EN 50022 o šířce 35 mm s rozdílnou tloušťkou
b) na rovnou plochu pomocí dvou šroubů
vypínač má ze spodní strany blokaci proti náklápění na DIN liště při dotahování svorek (svislá stabilizace přístroje na DIN liště)

Přívodní třmenové svorky a jejich připojitelnost
s blokací proti nesprávnému vložení vodiče (pomocí závory, která je součástí třmenové
svorky) spodní část ve tvaru písmene „U“, což umožňuje napojení více vodičů o různém
průměru spodní pohyblivá i horní pevná část svorky má příčné drážkování (pevnější spojení na větší přechodové ploše)
průřez (š. x v.): 2x (10 x 10 mm) = 100 mm 2
obvyklá připojitelnost 70 mm 2 plný vodič, 50 mm 2 slaněný vodič

Vyjmutí z DIN lišty
z řady již propojených přístrojů pomocí vidličkové nebo hřebenové propojovací lišty lze vypínače vyjmout bez nutné celkové demontáže propojovací lišty (max. s mírným průhybem lišty v případě horního propojení), umožňuje to vysunutí unikátního pomocného patentního mechanismu

Ochrana proti mezifázovému zkratu
ochrana proti mezifázovému zkratu při vidlicovém propojení několika přístrojů mezi sebou přes hlavičkovou svorku je řešena pomocí izolačních přepážek.

Bezpečnostní signalizace stavu kontaktů
optická signalizace skutečného stavu kontaktů (nezávislé na poloze páčky) pomocí červeného/zeleného terčíku s průhledným krytem

Sortiment modulových odpínačů
1 pólové - jmenovité proudy In do 63, 80,100,125 A
2 pólové - jmenovité proudy In do 63, 80,100,125 A
3 pólové - jmenovité proudy In do 63, 80,100,125 A
4 pólové - jmenovité proudy In do 63, 80,100,125 A
