Proudový chránič s jističem v jednom modulu

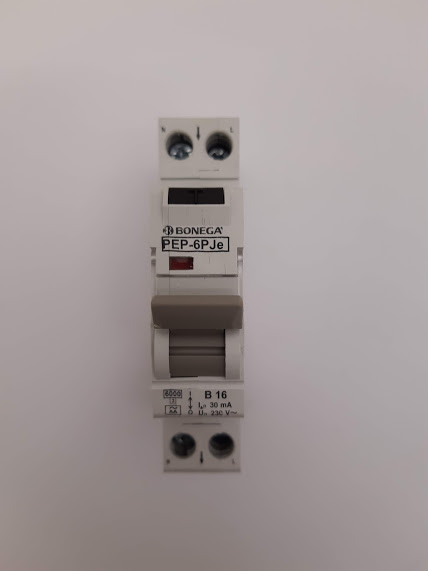

Proudový chránič s jističem Bonega nebo také chráničojistič a jističochránič v šířce jednoho modulu klasického jističe, vhodné pro
bytovou výstavbu. Proudové chrániče s nadproudovou ochranou zajišťují odpojení, spínání a ochranu elektrických obvodů proti zemním poruchovým proudům, čímž zajišťují i protipožární ochranu a současně funkci jističe a ochranu proti zkratu a tepelnému přetížení. Typ RCBO odpojuje i pracovní vodič.

Ovládání středního pracovního nulového vodiče probíhá tak, že při zapínání dojde nejprve k sepnutí nulového vodiče a pak teprve fáze a při vypínání dochází nejdříve k odpojení fáze a pak teprve nulového vodiče. Je to z důvodu vyšší bezpečnosti nulového vodiče a obvod tak chrání již od první fáze sepnutí až do skončení vypnutí.

Jednomodulový proudový chránič s nadproudovou ochranou BONEGA P-E-P 10RCBO (jistič + proudový chránič v jednom modulu) jako první na světě dosahuje vypínací schopnosti 10 kA až do 32 A v charakteristice D. Byl vyvinut speciálně pro anglického partnera a na českém trhu je možné jej použít s jistými omezeními (nestandardní výška, neodpíná N vodič aj.). Přesto se však jedná o ukázku dalšího průlomu v miniaturizaci díky českým patentům

Ochrana před úrazem elektrickým proudem proudovým chráničem

Proudové chrániče a jističochrániče Bonega funkce a signalizace poruchy

Jak propojit jednomodulové chráničojističe BONEGA (RCBO) v jednofázovém zapojení

Jak propojit jednomodulové chráničojističe BONEGA (RCBO) ve třífázovém zapojení

PROPOJENÍ JEDNOMODULOVÝCH JISTIČŮ DPN (1P+N) S OSTATNÍMI PŘÍSTROJI

Jak správně vybrat proudový chránič?

Proudový chránič nebo jističochránič je elektrický přístroj, který odpojí chráněný elektrický obvod, pokud část přitékajícího elektrického proudu uniká mimo elektrick obvod, například při poškození izolace kabelu nebo při dotyku člověka.

Bezpečněji s chrániči typu A

Současné spotřebiče s elektronikou dnes ve většině případů využívají spínané zdroje.
Ty však trvale generují rušení, které může při poruše způsobit nečinnost chráničů
typu AC. Z tohoto důvodu již mnoho evropských zemí používá k ochraně zásuvkových a světelných obvodů chrániče typu A. Chrániče typu AC jsou u nich zakázané. Proč tomu tak je?

Základní rozdíly mezi proudovými chrániči typu AC a A

Chrániče typu AC
Jsou určeny pouze pro střídavé reziduální proudy.
Mohou být použity v instalacích bez elektronických prvků.
Při výskytu stejnosměrných složek reziduálního proudu může dojít ke snížení jejich reakční citlivosti, dokonce i k zablokování jejich vybavení.
Je důležité pravidelně testovat chrániče typu AC, aby se zajistilo jejich spolehlivé fungování.

Chrániče typu A
sou určeny pro střídavé a pulzující stejnosměrné reziduální proudy.
Používají se k ochraně obvodů se zařízeními obsahujícími polovodičové prvky.
Jsou spolehlivější než chrániče typu AC při výskytu stejnosměrných složek reziduálního proudu.

Doporučení pro použití
Pro domácí instalace se doporučují chrániče typu A.
Chrániče typu AC lze použít pouze v instalacích bez elektronických prvků.

Jak velmi zjednodušeně fungují proudové chrániče typu „B“?

Proudový chránič typu „B“ musí umět velmi rychle vyhodnocovat, jak velká složka DC se v daném obvodu vyskytuje a současně hlídat velikost reziduálního proudu. Při menších rušivých hodnotách DC musí nechat obvod „bez povšimnutí“. Jakmile se však dostane proud DC nad stanovenou hranici musí proudový chránič typu „B“ sám sebe (dokud to ještě může před svým znehybněním = zmagnetizováním zvládnout) bezpečně vypnout, a to i přes to, že současně nevznikl žádný svodový proud. Pochopitelně i obráceně musí reagovat tento proudový chránič vypnutím při překročení hranice reziduálního proudu AC, i když žádný rušivý DC proud na chránič nepůsobí.

Normou je stanovena nebezpečná hranice hodnotou 6 až 10 mA DC. To znamená, že proudový chránič typu „B“ musí umět přesně detekovat nejen svodové (reziduální) proudy AC (10, 30, 100, 300, 500 mA), ale také rušivé DC proudy a na ně musí při překročení hranice 6 až 10 mA DC reagovat spolehlivým vypnutím.

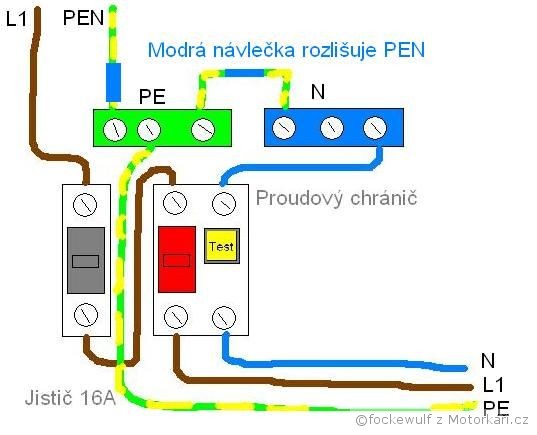

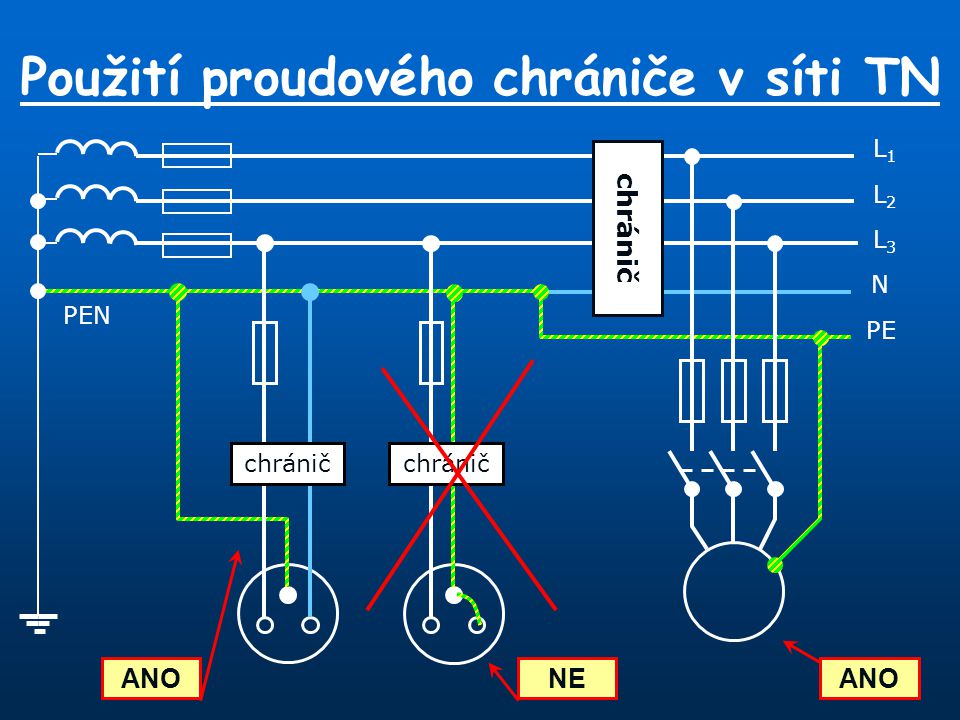

Schéma zapojení proudového chrániče

Elektrické rozvody 3x400V (380V) zapojení elektrické zásuvky, zapojení proudového chrániče, pořadí a sled fází
