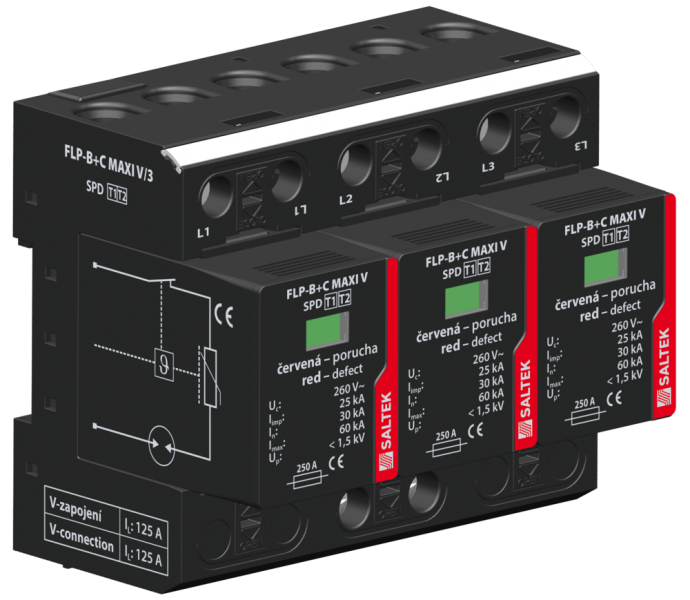

Svodič bleskových proudů Saltek FLP-B+C MAXI V/4 A05094

Svodič bleskových proudů Saltek FLP-B+C MAXI V/4 A05094

Svodič bleskových proudů Saltek FLP-B+C MAXI V/4 má vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu. Čtyřpólový výkonný kombinovaný svodič bleskových proudů, určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 a LPZ 1, především do hlavních rozvaděčů, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Vhodný pro rodinné domy, administrativní a průmyslové objekty a do podružných rozvaděčů.
Výběr ochran pro datové, signálové a telekomunikační sítě konfigurátor Saltek

Výběr ochran pro napájecí sítě NN konfigurátor Saltek

Technické parametry:
Typ SPD
T1,T2
Jmenovité napětí
Un230V AC
Nejvyšší trvalé provozní napětí
Uc260,00V AC
Jmenovitý zatěžovací proud pro "V" zapojení
IL125A
Impulsní výbojový proud (10/350 µs)
Iimp25,00kA
Celkový výbojový proud (10/350 µs)
ITotal(10/350)100,00kA
Jmenovitý výbojový proud (8/20 µs)
In30,00kA
Maximální výbojový proud (8/20 µs)
Imax60,00kA
Reziduální napětí MOV při In
URES0,85kV
Napěťová ochranná hladina
Up1,50kV
Jmenovitý zkratový proud
ISCCR50,0kA
Maximální předjištění
250 A gL/gG
Maximální předjištění pro "V" zapojení
125 A gL/gG
Doba odezvy
ta100ns
TOV 5 s L-N
335V
TOV charakteristika (TOV 5 s)
výdržná
TOV 120 min L-N
440V
TOV charakteristika (120 min)
výdržná
Průřez připojovaných vodičů pevný (min)
2,50mm2
Průřez připojovaných vodičů pevný (max)
50,00mm2
Průřez připojovaných vodičů slaněný (min)
2,50mm2
Průřez připojovaných vodičů slaněný (max)
35,00mm2
Signalizace poruchy
červené zbarvení indikačního pole
Stupeň krytí
IP 20
Rozsah teplot okolí - min
-40°C
Rozsah teplot okolí - max
80°C
Montáž
lišta DIN 35 mm
Splňuje požadavky normy
ČSN EN 61643-11 ed.2
Náhradní modul
FLP-B+C MAXI V/0
Třída ETIM
EC001457
