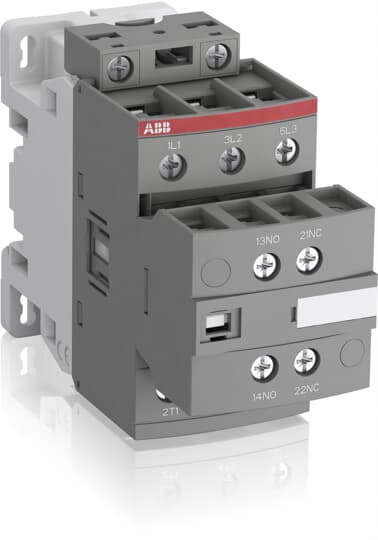

Stykač 1SBL237001R1311 ABB AF26-30-11-13 100-250V50/60HZ-DC

Stykač AF26-30-11-13 3-pólový 690 V IEC nebo 600 UL s předem namontovanými pomocnými kontakty a šroubovými svorkami
Stykače ABB se používají hlavně pro spínání a zapojení třífázových motorů, reverzaci motorů, spínání čerpadel, topení a obecně pro ovládání silových elektrických obvodů. Stykače lze dále použít pro zapojení a spínaní elektrického bojleru, spínání a zapojení stykače na noční proud s hdo, zapojení motoru hvězda trojúhelník a také k zapínání a spínání osvětlení. Ke stykačům lze připojit řadu pomocných kontaktů a cívky stykačů ABB mají všechny standardní síťová napětí od 100 - 250 V, AC / DC.

AF26-30-11-13 je 3-pólový stykač 690 V IEC nebo 600 UL s předem namontovanými pomocnými kontakty a šroubovými svorkami, který ovládá motory do 11 kW / 400 V AC (AC-3) nebo 15 hp / 480 V UL a spínané výkonové obvody do 45 A (AC-1) nebo 45 A UL pro všeobecné použití. Díky technologii AF má stykač široký rozsah řídicího napětí (100-250 V 50/60 Hz a DC), zvládá velké výkyvy řídicího napětí, snižuje spotřebu energie panelu a zajišťuje zřetelné operace v nestabilních sítích. Kromě toho je vestavěná přepěťová ochrana, která nabízí kompaktní řešení. Stykače AF mají blokové provedení, lze je snadno rozšířit o přídavné bloky pomocných kontaktů a další širokou škálu příslušenství.

Parametry:
Stykač AF26-30-11-13, 3- pólový (3 ZAP), 45A/690V AC-1; 26A, 11kW/400V AC-3, Pom. kont. horní: 1 NO, 1 NC, cívka 100-250 VAC/DC Šroubové svorky
Šířka produktu:45 mm
Hloubka / délka:115 mm
Výška čistého výrobku:86 mm
Jmenovité provozní napětí: Pomocný okruh 690 V
Jmenovitý provozní proud Ie při AC-3, 400 V26 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz100 - 250 V

Stykače AF ... obsahují elektronické cívkové rozhraní, které přijímá široké řídící napětí Uc min. ... Uc max. Pouze čtyři cívky pokrývají řídící napětí mezi 24 ... 500 V 50/60 Hz nebo 20 ... 500 V DC. Stykače AF mohou řídit velké změny regulačního napětí. Jedna cívka může být použita pro různé řídící napětí používaná po celém světě bez jakékoli změny cívky. Stykače AF mají zabudovanou přepěťovou ochranu a nevyžadují další přepěťové ochrany. Jednofázové 3pólové stykače série AF ... jsou z provedení blokového typu. - Hlavní póly a pomocné kontaktní bloky: 3 hlavní póly, 1 vestavěný pomocný kontakt
