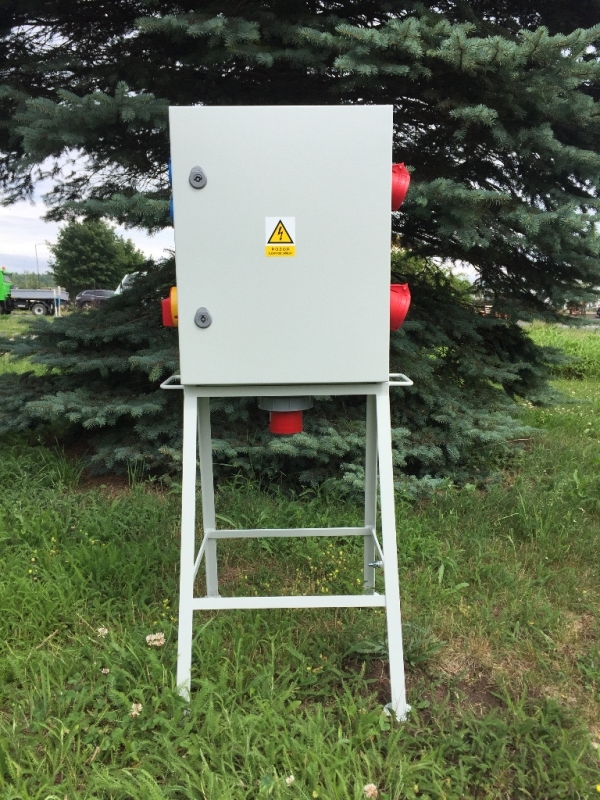

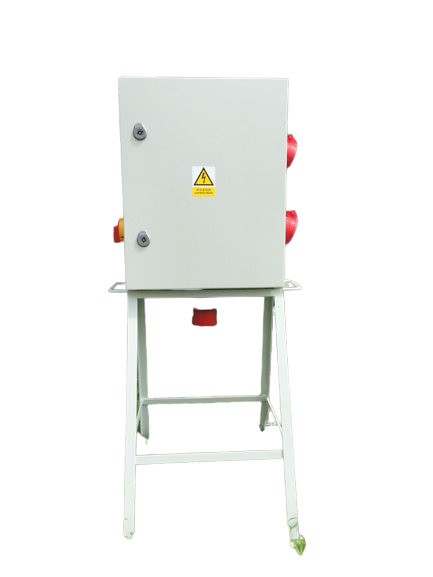

Rozvaděč staveništní RA411/P63/FI63/SIN bez elektroměru IP44 Erocomm

Staveništní rozvaděč RA411 bez elektroměru stavební rozvaděč antoníček pro mobilní krátkodobé odběry elektrické energie na stavbách RA411/P63/FI63/SIN/ Erocomm

ZÁKLADNÍ INFORMACE

Rozvaděč staveništní bez elektroměru pro odběr proudu se používá zejména na stavbách a na místech, kde potřebujeme mobilní napájecí rozvaděč pro krátkodobé odběry stavebního proudu. Stavební rozvaděče, takzvaný (stavební rozvaděč antoníček) mohou být vybaveny elektroměrem nebo mají přípravu na připojení elektroměru jak pro nepřímé měření elektrické energie tak pro přímé fakturační měření elektrické energie distribuce čez, distribuce e.on a distribuce pre. Stavební elektrické rozvaděče jsou osazeny zásuvkami na 230V a zásuvkami na 400V. Jištění je ve staveništním skříni zajištěno elektrickými jističi a proudovými chrániči. Mimo tyto základní typy přenosných stavebních rozvaděčů jsme schopni vyrobit rozvaděč na stavbu přímo na zakázku dle požadavků zákazníka.

DŮLEŽITÉ INFORMCE

Úvodní fotografie je pouze ilustrační! Přesné vybavení, náhled a schéma zapojení rozvadaděče je v popisu a v dalších fotografiích. V přiloženém souboru a dkazech najdete reálné video, montážní návod a krycí list stavebního rozvaděče. Krycí list a schéma zapojení rozvaděče je uvnitř rozvaděče ve dvířkách a slouží jako výchozí revizní zpráva.

POPIS A VYBAVENÍ ROZVADĚČE

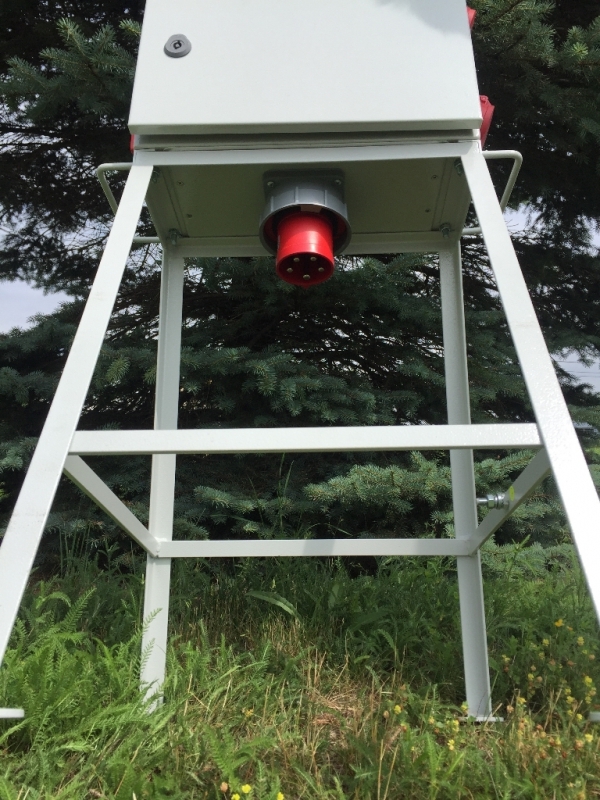

Přívodní kabel do rozvaděče je ze spoda na přívodku 63A/5-pól (zásuvka s kolíky samec)

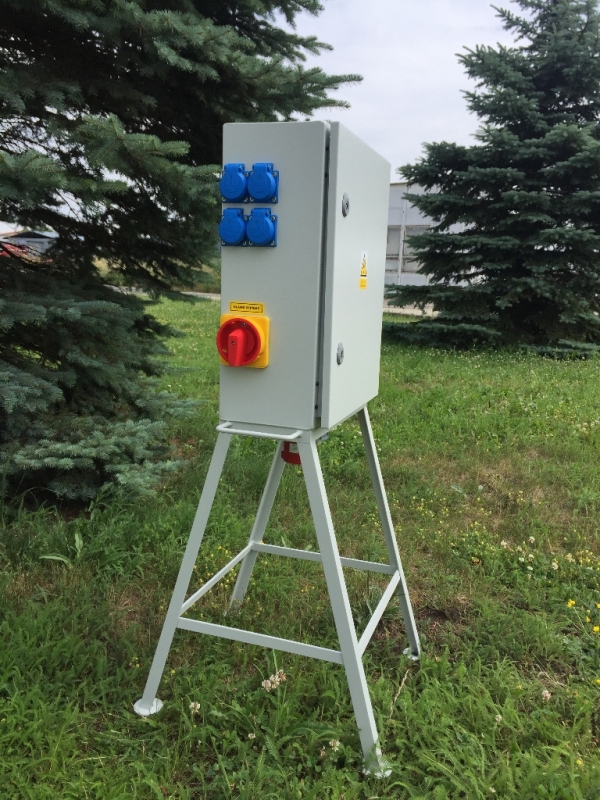

Hlavní vypínač z boku paketový žluto/červený otočný uzamykatelný 3x63A

KOMPLETNÍ OSAZENÍ A JIŠTĚNÍ ROZVADĚČE

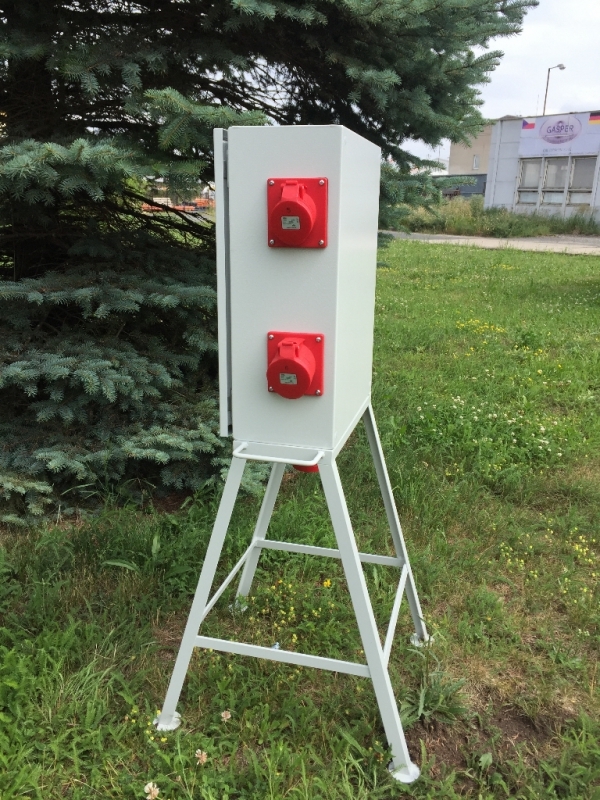

Zásuvky:  4x 230V1P+N+PE
     1x 32A/5P
      1x 16A/5P

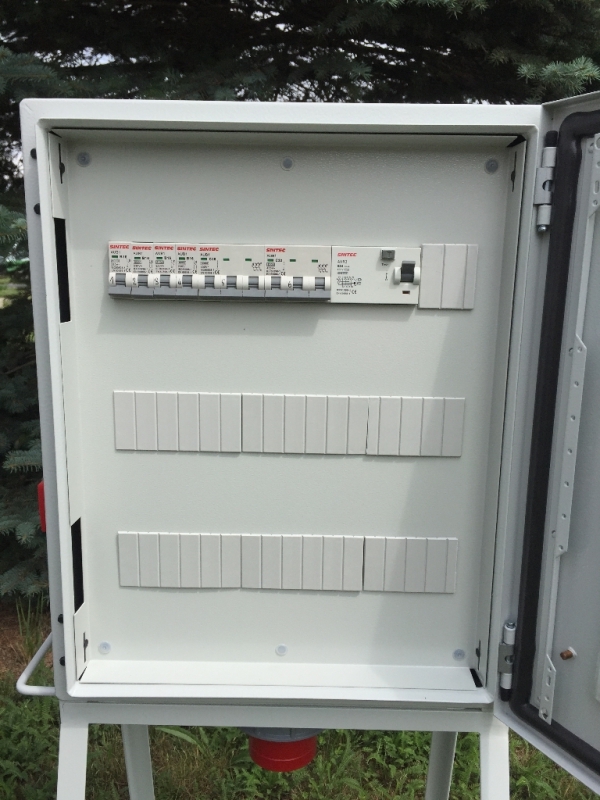

Jištění:     1x jistič 32A/3P/C
                 1x jistič16A/3P/C
                  4x jistič 16A/1P/B
                                 1x proudový chránič 63A/4P

ROZMĚRY ROZVADĚČE

Celová výška staveništního rozvaděče: 110cm
Rozměr rozvaděče bez podstavce: šířka 40cm, výška 50cm, hloubka 20cm
Rpzměry podstavece na rozvaděč: výška od země k rozvaděči 60cm, šířka podstavce dole 45cm, hloubka 52cm
Volné místo v rozvaděči na DIN liště: 30 modulů

DALŠÍ PODROBNÉ INFORMACE

Pokud budete potřebovat vyrobit rozvaděč přímo na zakázku, nebo upravit již stávající model a také když budete chtít připojit přívodní gumový kabel a zapojit zásuvku, tak zde jsou klíčové otázky pro našeho výrobce k zadaní do výroby:

1- Požadujete faturační měření, nebo podružné měření?

2- Pokud požadujete fakturtační měření, tak pro jakého distributora který Vám bude osazovat a připojovat elektroměr ČEZ, E.ON, PRE?
připojovací podmínky ČEZ, připojovací podmínky E.ON, připojovací podmínky PRE

3- Jaká je hodnota hlavního jističe před elektroměrem?

4- Typ přívodu do podružného rozvaděče je u rozvaděče ze spoda přívodkou 63A/5P ( !!! tato varianta se nesmí použít pro rozvaděč na fakturační měření !!! ). Další možnost připojení kabelu je ze spodu vývdkou a uvnitř rozvaděče zakočený kabel na svorkách ( NUTNÉ PRO FAKTURAČNÍ MĚŘENÍ) lze jej ale použít na přání i do rozvaděče pro podružné měření.

5- Jakou má mýt hodnotu hlavní vypínač v ampérech? Standardně je 63A

6- Jaký má být počet a typy zásuvek s ohledem na místo a velikost rozvaděče (230V - 3pólové) (400V - 4pólové / 5pólové)? Standardně je osazeno 400V/5P.

Vysvětlivky:
a-Pojem přímé měření se rozumí měření maximélně do 80A.
b-Pojem nepřímé měření je měření od 80A a více přes měřící trafa (používají zejména větší podniky s vekým odběrem)
c-Pojem fakturační měření se rozumí odečet energie elektroměru distribuční sítí ČEZ, E.ON,PRE
d-Pojem podružné měření se rozumí odečtové měření vlastní podílové. Slouží pro vlastní rozůčtování spotřebované energie mezi více účastníků.
