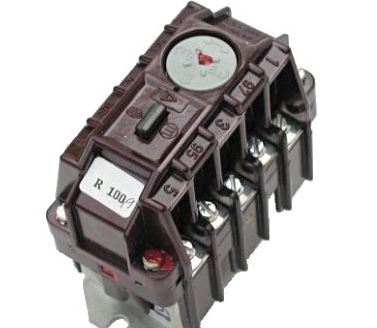

Relé R100 0,15A jistící nadproudová tepelná ochrana Elektropřístroj Písek

Relé R100 0,15A jistící nadproudová tepelná ochrana 0,12-0,15-1,18A Elektropřístroj Písek
Nadproudové jistící relé R100 a nadproudové jistící tepelné relé R101 slouží k ochraně trojfázových motorů před tepelným přetížením a výpadkem fáze. Jmenovitý maximální proud tepelného jistícího relé se nastavuje otočným kolečkem. Nadproudové relé se používá společně se stykačem a zapojuje se podobně jako jistič nebo pojistky k silovým obvodům nejčastěji pro ochranu motorů. Relé měří procházející proud a v případě nadproudu přepne pomocné kontakty a tím sepne stykač nebo zapne signalizace poruchy. Uvnitř přístroje bimetalové plech a ty se vlivem procházejícího proudu zahřívají a tím zahřívají i jednotlivé bimetaly. Ty jsou mechanicky spojena tak, aby při určitém průhybu vybavili spínací mechanizmus. Mechanizmus relé je přesně nastaven proti nesymetrickému zatížení fází a výpadku fáze. V případě provozu pro jednofázové motorem je nutné ho připojit přes všechny tři fáze, jinak by byl detekován výpadek fáze a relé by vypnulo. Relé je navíc teplotně kompenzováno, takže nastavený proud není závislý na okolní teplotě. Relé nechrání proti zkratu proto je nutné mu předřadit buď jistič, nebo pojistky.

Technické parametry
Rozsah nastavení
0,12-0,15-1,18A
Napětí
3x500VAC
krytí IP 30 celé pouzdro
krytí IP00 svorky

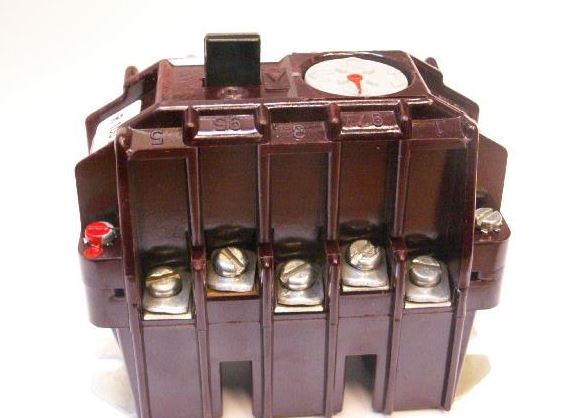

svorky hlavního obvodu jsou ozančeny
1-2, 3-4, 5-6
svorky pomocného obvodu jsou ozančeny
95-96 (kontakt obvodu cívky stykače) a 97-98 (signalizační obvod)

Upozornění
Tento výrobek již výrobce nevyrábí, ale stále je možné je ještě objednávat. Skaldové dostupnosti, kusy a typy na skaldě je vždy nutné projednávat individuálně. Jedná vždy o nepoužité zboží i když u některých typů může scházet originální obal, nebo mohou být stářím zašlé a šedé plastové i mechanické části výrobku. Někde také chybí originální obal a připojovací svorky mohou mít lehce zoxidované kontakty. Tyto věci ale nemají na správnou funkci jistících relé žádný vliv a jsou všechny plně funkční.
