Kabel CYKY-J 7x1,5 měděný silový instalační NKT

Kabel CYKY-J 7x1,5 měděný silový instalační Draka kabely/Nkt cables
Kabely silové instalační CYKY, jsou měděné kabely určené pro pevný rozvod elektrické energie. Uložení silových kabelů a jejich rozvod je možný v zemi, betonu, pod omítkou, trubkách, lištách, žlabech, lávkách nebo kabelových kanálech.
Technické parametry:
počet žil: 7
průřez žil: 1,5 mm2
barva žil: 6x černá 1x zelenožlutá
barva izolace: černá

Silové kabely CYKY jsou určeny pro pevný rozvod elektrické energie v zemi nebo ve volném prostředí bez jakéhokoliv mechanického namáhání. Používají se pro elektroinstalaci domovních a průmyslových rozvodů. Kabely CYKY je možné umístit do zdi, do země, elektroinstalačních lišt do ohebných a pevných trubek, kabelových žlabů a kabelových lávek.

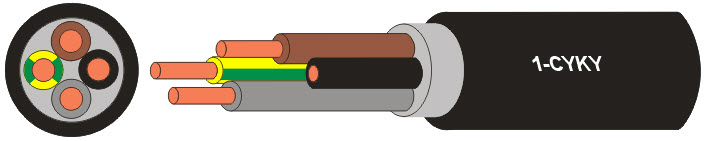

Měděné kabely CYKY jsou kulaté uvnitř s měděnými barevně označenými vodiči s plným jádrem bez stíněné izolace. Jednotlivé měděné (dráty) vodiče mají izolaci z PVC a vrchní kabelová izolace celého kabelu CYKY je z černé barvy odolná proti UV záření a jiným povětrnostním vlivům. Jmenovité napětí  je 450/750V a minimální teplota při pokládce kabelu a instalaci je -5°C. Provozní teplota kabelu je -50°C až +70°C.

Nejběžnější a nejpoužívanější je kabel CYKY 3Cx1,5-J pro domovní elektroinstalaci světelných okruhů. Počet vodičů v kabelu je tři a barevné značení jednotlivých měděných (žíl) vodičů je černá, zelenožlutá a modrá s průřezem 1,5mm. Pro elektroinstalaci a zapojení zásuvkových okruhů se používá také kabel CYKY jen s větším průřezem měděného drátu 2,5mm a to CYKY 3Cx2,5-J, barvy třech vodičů jsou modrá, černá, zelenožlutá. Pro montáž elektroinstalace a ovládání vypínačů se používá kabel CYKY 3Ax1,5-O s třemi barevnými měděnými vodiči černá, hnědá, šedá s průřezem 1,5mm.

Označení kabelu CYKY-J znamená, že kabel obsahuje zelenožlutý vodič a označení CYKY-O nemá zelenožlutý vodič.

Podle ČSN 33 2312, článek 2.10, je možno silové vodiče a kabely klást přímo do hořlavých materiálů (např. do dřeva) se stupněm hořlavosti B, C1, C2, C3 nebo na ně za předpokladu, že jsou alespoň odolné proti šíření plamene. Kabely s PVC  pláštěm podle této PN tuto podmínku splňují. Kabely s PE pláštěm podmínku odolnosti proti šíření plamene nesplňují.
