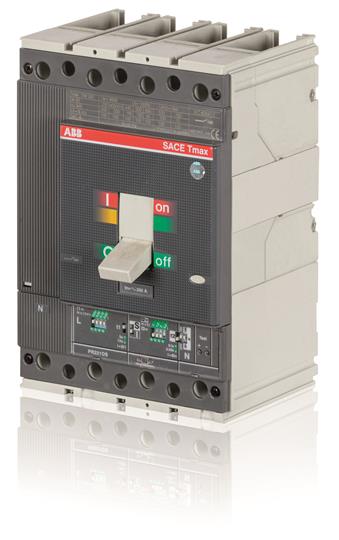

Jistič 320A deon ABB 1SDA054121R0001 T4N 320 PR221DS-LS In=320 4p F

Jistič 320A hlavní jistič před elektroměr deon čtyřpólový T4N 320 PR221DS-LS In=320 4p F ABB

Řada kompaktních jističů ABB SACE Tmax XT do 250A je vhodná zejména pro různé druhy distribuce elektrické energie od NN rozváděčů až po podružné rozváděče. K dispozici jsou také jističe se spouštěmi pro ochranu generátorů a motorů.
Kompaktní provedení jističů pro obě napětí 415 V a 690 V má velké uplatnění zejména v těžkém průmyslu. Jističe XT1 a XT3, dodávané v trojpólové a čtyřpólové verzi a v pevném i násuvném provedení. Jednotná hloubka 70 mm a šířka 45 mm umožňuje snadnou montáž vedle sebe na DIN lištu, nebo na montážní desku bez použití distančních vložek.
Tyto nové jističe mají nový a velmi rychlý systém instalace pomocných kontaktů a ovládacích cívek, které se pouze zasunou do jističe a nemusí se již šroubovat. Také klasické proudové vypínací spouště chráničového typu byla pro jističe XT-2 a XT-4 navržena jak v násuvné i výsuvné verzi.

Nová řada jističů ABB SACE Tmax je dodávána v pěti velikostech: T1, T, T3, T4 a T5. Těmito velikostmi je možno pokrýt provozní proudy od 1A do 630A. Všechny jističe – tří i čtyřpólové- jsou dodávány v pevné verzi; velikosti T2, T3, T4 a T5 jsou dodávány v paticovém násuvném provedení, T4 a T5 jsou také ve výsuvném provedení. Jistič Tmax T1 je také nabízen v jednopólové verzi T1 1p, s vypínací schopností 25 kA (při napětí 220/230 V). Vypínací schopnosti při napětí 380/415 V jsou definovány následujícími písmeny:

B 16 kA

C 25 kA

N 36 kA

S 50 kA

H 70 kA

L 85 kA (pro T2) nebo 120 kA (pro T4 a T5)

V 200 kA

Rozměry
Šířka produktu v síti: 140 mm
Výška čistého výrobku: 205 mm
Hloubka síťového produktu: 103,5 mm
Hmotnost výrobku: 3,05 kg

dodatečné informace
Elektrická životnost: 6000 cyklu
120 cyklů za hodinu
Stav publikování IIT: Úroveň 0 - Informace zapnuté
Mechanická životnost: 20000 cyklu
240 cyklů za hodinu
Počet pólů: 4
Ztráta moci: při jmenovitých provozních podmínkách na pole 17,6 W
Hlavní typ produktu: SACE Tmax T
Jméno výrobku: Pojistka pro tvarové pouzdro
Typ produktu: CB
Jmenovitý proud (I n ): Hlavní obvod 320 A
Jmenovité napětí impulsu (U imp ): 8 kV
Jmenovité izolační napětí (U i ): 1000 V
Jmenovité provozní napětí: 690 V AC
Jmenovitá provozní porucha při zkratu (I cs ): (220 V AC) 70 kA
(230 V AC) 70 kA
(380 V AC) 36 kA
(400 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 30 kA
(500 V AC) 25 kA
(690 V AC) 20 kA
Jmenovitá konečná zkratová kapacita (I k): (220 V AC) 7 kA
(230 V AC) 7 kA
(380 V AC) 36 kA
(400 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 30 kA
(500 V AC) 25 kA
(690 V AC) 20 kA
(250 V DC) 2 tyče v sérii 36 kA
(250 V DC) 3 sloupy v sérii 25 kA
(500 V DC) 3 póly v sérii 16 kA
Jmenovitý nepřerušený proud (I u ): 320 A
Typ uvolnění: EL
Standardy: IEC 60947
Podtyp: T4
Vhodné pro: T4
Vhodné pro produktovou třídu: Vypínače tvarových pouzder
Typ připojení konektoru: Pevné odpínače
Přední
Testovací napětí Max (U test ): 3500 V
Verze: F
Certifikáty a prohlášení (číslo dokumentu)
Prohlášení o shodě - CE: 1SDL000165R0004
Informace o životním prostředí: 1SDL000143R0
Návody a příručky: 1SDH000436R0001
RoHS: 1SDL000200R0001
Technické údaje: 1SDC210004D0203
