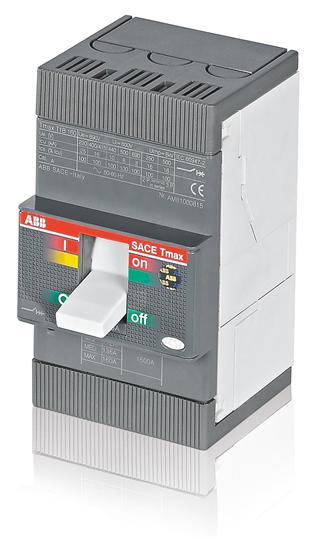

Jistič 320A deon ABB 1SDA054117R0001 T4N 320 PR221DS-LS In=320 F F třípólový

Jistič 320A třífázový hlavní jistič před elektroměr deon T4N 320 PR221DS-LS In=320 F F ABB

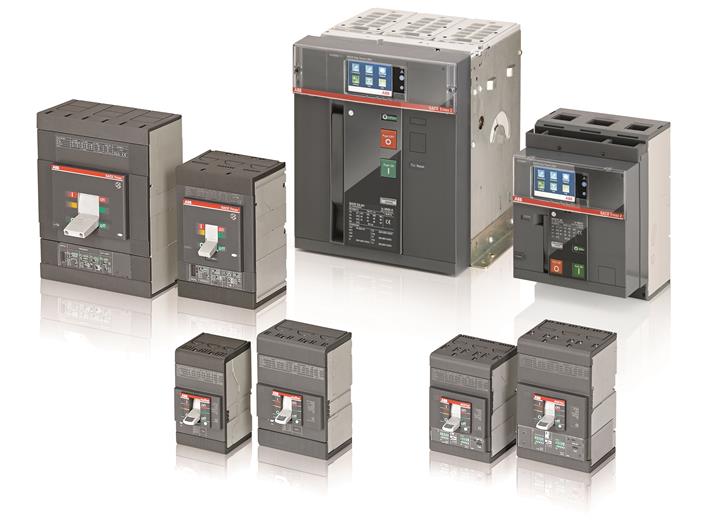

Řada kompaktních jističů ABB SACE Tmax XT do 250A deon je vhodná zejména pro různé druhy distribuce elektrické energiie od NN rozváděčů až po podružné rozváděče. K dispozici jsou také jističe se spouštěmi pro ochranu generátorů a motorů.
Kompaktní provedení jističů pro obě napětí 415 V a 690 V má velké uplatnění zejména v těžkém průmyslu. Jističe XT1 a XT3, dodávané v trojpólové a čtyřpólové verzi a v pevném i násuvném provedení. Jednotná hloubka 70 mm a šířka 45 mm umožňuje snadnou montáž vedle sebe na DIN lištu, nebo na montážní desku bez použití distančních vložek.

Tyto nové jističe mají nový a velmi rychlý systém instalace pomocných kontaktů a ovládacích cívek, které se pouze zasunou do jističe a nemusí se již šroubovat. Také klasické proudové vypínací spouště chráničového typu byla pro jističe XT-2 a XT-4 navržena jak v násuvné i výsuvné verzi.

Nová řada jističů ABB SACE Tmax je dodávána v pěti velikostech: T1, T, T3, T4 a T5. Těmito velikostmi je možno pokrýt provozní proudy od 1A do 630A. Všechny jističe – tří i čtyřpólové- jsou dodávány v pevné verzi; velikosti T2, T3, T4 a T5 jsou dodávány v paticovém násuvném provedení, T4 a T5 jsou také ve výsuvném provedení. Jistič Tmax T1 je také nabízen v jednopólové verzi T1 1p, s vypínací schopností 25 kA (při napětí 220/230 V). Vypínací schopnosti při napětí 380/415 V jsou definovány následujícími písmeny:

B 16 kA

C 25 kA

N 36 kA

S 50 kA

H 70 kA

L 85 kA (pro T2) nebo 120 kA (pro T4 a T5)

V 200 kA

Rozměry:
Šířka produktu v síti: 105 mm
Výška čistého produktu: 205 mm
Hloubka síťového produktu: 103,5 mm
Hmotnost výrobku: 3,5 kg

dodatečné informace:
Typ jističe, který chcete přiřadit: Distribuce energie
Elektrická životnost: 120 cyklů za hodinu
9000 cyklu
Mechanická životnost: Č. Provoz 240 cyklů za hodinu
Č. Operace 25000 cyklu
Počet pólů: 3
Otevírací doba: CB se SOR 15 ms
CB s UVR 15 ms
Ztráta moci: při jmenovitých provozních podmínkách na pole 17,6 W
Hlavní typ produktu: SACE Tmax XT
Jméno výrobku: Pojistka pro tvarové pouzdro
Typ produktu: CL
Jmenovitý proud (I n ): 320 A
Jmenovitá frekvence (f): 50/60 Hz
Jmenovité napětí impulsu (U imp ): 8 kV
Jmenovité izolační napětí (U i ): 1000 V
Jmenovité provozní napětí: 690 V AC
500 V DC
Jmenovitá provozní porucha při zkratu (I cs ): (220 V AC) 37,5 kA
(220 V AC) 70 kA
(230 V AC) 70 kA
(380 V AC) 36 kA
(400 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 30 kA
(500 V AC) 25 kA
(690 V AC) 20 kA
Jmenovitá konečná zkratová kapacita (I k): (220 V AC) 50 kA
(220 V AC) 7 kA
(230 V AC) 7 kA
(380 V AC) 36 kA
(400 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 30 kA
(500 V AC) 25 kA
(690 V AC) 20 kA
(250 V DC) 2 Poles in Series 36 kA
(250 V DC) 3 Poles in Series 25 kA
(500 V DC) 3 Poles in Series 16 kA
Jmenovitý nepřerušený proud (I u ): 320 A
Jmenovité napětí (U r ): 690 V
Typ uvolnění: TL
Standardy: IEC
Podtyp: T4
Typ připojení konektoru: Pevné odpínače
Přední
Verze: F

Jistič Tmax XT s předními svorkami (F) v pevném provedení (F). Obsahuje termomagnetickou spoušť.

Skupina jističů SACE Tmax XT sestává z pozder čtyř různých velikostí pro proudy do 250 A a se zkratovým vypínacím proudem Icu do 150kA@415V a 90kA@690V:


• XT1 (160A) do 70 kA@415V
• XT2 (160A) do 150 kA@415V
• XT3 (250A) do 50 kA@415V
• XT4 (160 – 250A) do 150kA@415V










Počet pomocných spín.kontaktů: 0,00
Počet pomocných rozp.kontaktů: 0,00
Jmenovitý trvalý proud Iu: 320,0 A
Počet pólů: 3,0
Rozsah nastavení spouštěče přetížení: 320,0 A
Počet pomocných přep.kontaktů: 0,00
Stupeň krytí (IP): IP20
Pozice připojení pro hlavní obvod: Přední připojení
Integrován pohon motoru: ne
Typ připojení hlavního obvodu: Šroubový třmen
Typ ovládacího prvku: Kyvná páka, vahadlo
K dispozici je indikace aktivace: ano
Jmenovitá zkratová vypínací schopnost Icu při 400 V, 50 Hz: 36,0 kA
Rozsah nastavení krátkodobého zpoždění zkratové spouště: 3200,0 A
Rozsah nastavení nezpožděné zkratové spouště: 3200,0 A
Vhodné pro montáž na DIN lištu: ne
Vestavěná ochrana proti spojení se zemí: ne
Volitelný pohon: ano
S podpěťovou spouští: ne
Konstrukční typ zařízení: Vestavěné zařízení pevně zabudované
