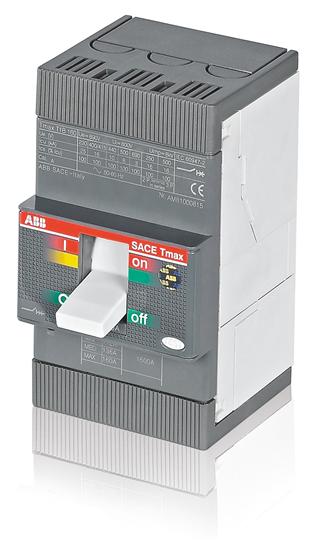

Jistič ABB 1SDA066808R000 125A deon XT1B 160 TMD 125-1250 3p F F třípólový

Jistič 125A ttřífázový hlavní jistič před elektroměr deon XT1B 160 TMD 125-1250 3p F F ABB 1SDA066808R0001
Řada kompaktních jističů ABB SACE Tmax XT do 250A deon je vhodná zejména pro různé druhy distribuce elektrické energiie od NN rozváděčů až po podružné rozváděče. K dispozici jsou také jističe se spouštěmi pro ochranu generátorů a motorů.
Kompaktní provedení jističů pro obě napětí 415 V a 690 V má velké uplatnění zejména v těžkém průmyslu. Jističe XT1 a XT3, dodávané v trojpólové a čtyřpólové verzi a v pevném i násuvném provedení. Jednotná hloubka 70 mm a šířka 45 mm umožňuje snadnou montáž vedle sebe na DIN lištu, nebo na montážní desku bez použití distančních vložek.
Tyto nové jističe mají nový a velmi rychlý systém instalace pomocných kontaktů a ovládacích cívek, které se pouze zasunou do jističe a nemusí se již šroubovat. Také klasické proudové vypínací spoště chráničového typu byla pro jističe XT-2 a XT-4 navržena jak v násuvné i výsuvné verzi.

Nová řada jističů ABB SACE Tmax je dodávána v pěti velikostech: T1, T, T3, T4 a T5. Těmito velikostmi je možno pokrýt provozní proudy od 1A do 630A. Všechny jističe – tří i čtyřpólové- jsou dodávány v pevné verzi; velikosti T2, T3, T4 a T5 jsou dodávány v paticovém násuvném provedení, T4 a T5 jsou také ve výsuvném provedení. Jistič Tmax T1 je také nabízen v jednopólové verzi T1 1p, s vypínací schopností 25 kA (při napětí 220/230 V). Vypínací schopnosti při napětí 380/415 V jsou definovány následujícími písmeny:

B 16 kA

C 25 kA

N 36 kA

S 50 kA

H 70 kA

L 85 kA (pro T2) nebo 120 kA (pro T4 a T5)

V 200 kA

Rozměry:
Šířka produktu v síti: 76,2 mm
Výška čistého produktu: 130 mm
Hloubka síťového produktu: 70 mm
Hmotnost výrobku: 1,1 kg

dodatečné informace:
Typ jističe, který chcete přiřadit: Distribuce energie
Elektrická životnost: 120 cyklů za hodinu
8000 cyklu
Mechanická životnost: Č. Provoz 240 cyklů za hodinu
Č. Operace 25000 cyklu
Počet pólů: 3
Otevírací doba: CB se SOR 15 ms
CB s UVR 15 ms
Ztráta moci: při jmenovitých provozních podmínkách na pól 10,7 W
Hlavní typ produktu: SACE Tmax XT
Jméno výrobku: Pojistka pro tvarové pouzdro
Typ produktu: CB
Jmenovitý proud (I n ): 125 A
Jmenovitá frekvence (f): 50/60 Hz
Jmenovité napětí impulsu (U imp ): 8 kV
Jmenovité izolační napětí (U i ): 800 V
Jmenovité provozní napětí: 690 V AC
500 V DC
Jmenovitá provozní porucha při zkratu (I cs ): (220 V AC) 25 kA
(220 V AC) 25 kA
(380 V AC) 18 kA
(415 V AC) 18 kA
(440 V AC) 11,25 kA
(500 V AC) 8 kA
(690 V AC) 3 kA
Jmenovitá konečná zkratová kapacita (I k): (220 V AC) 25 kA
(230 V AC) 25 kA
(380 V AC) 18 kA
(415 V AC) 18 kA
(440 V AC) 15 kA
(500 V AC) 8 kA
(690 V AC) 3 kA
(250 V DC) 2 tyče v sérii 18 kA
(500 V DC) 3 sloupy v sérii 18 kA
Jmenovitý nepřerušený proud (I u ): 160 A
Jmenovité napětí (U r ): 690 V
Typ uvolnění: TM
Standardy: IEC
Podtyp: XT1
Typ připojení konektoru: Pevné odpínače
Přední
Verze: F

Jistič Tmax XT s předními svorkami (F) v pevném provedení (F). Obsahuje termomagnetickou spoušť.

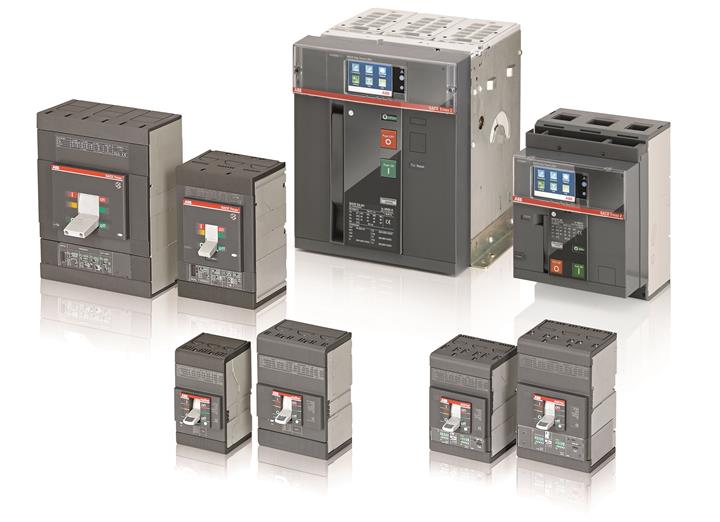

Skupina jističů SACE Tmax XT sestává z pozder čtyř různých velikostí pro proudy do 250 A a se zkratovým vypínacím proudem Icu do 150kA@415V a 90kA@690V:


• XT1 (160A) do 70 kA@415V
• XT2 (160A) do 150 kA@415V
• XT3 (250A) do 50 kA@415V
• XT4 (160 – 250A) do 150kA@415V
